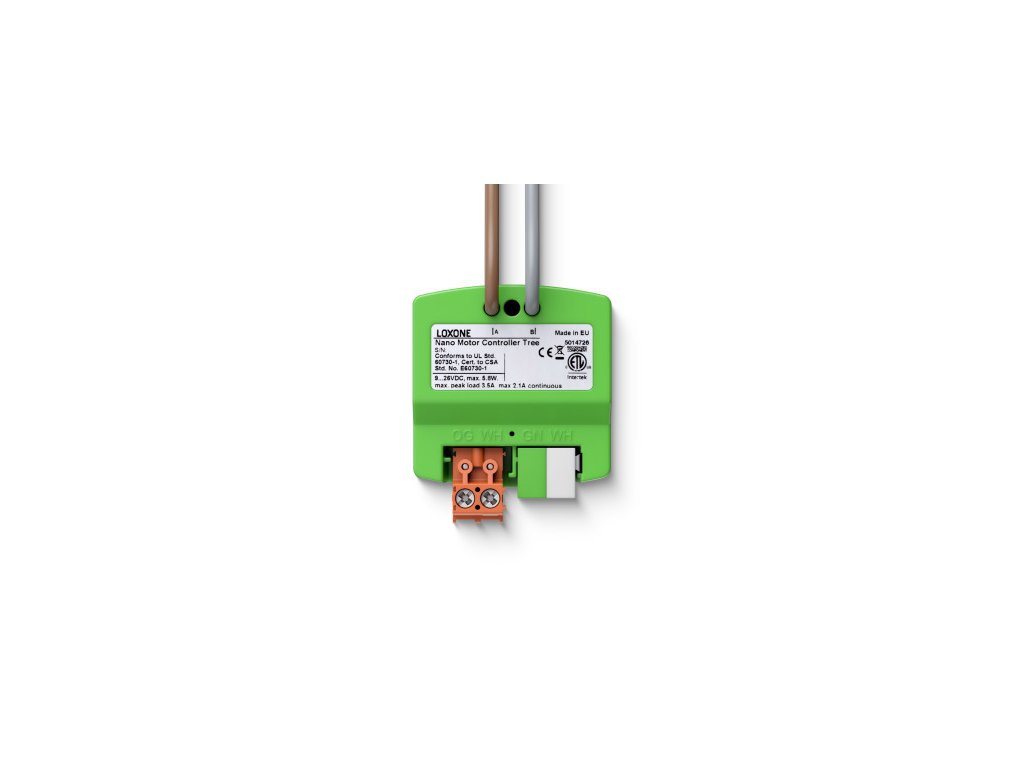

Nano Motor Controller Tree

Nano Motor Controller Tree je kompaktní zapuštěný modul pro stejnosměrné napájení ovládaný drátově pomocí sběrnice Loxone Tree. Konfigurovatelné výstupy lze použít k řízení otáček DC motorů nebo stmívání LED.

Nano Motor Controller Tree lze používat ve třech provozních režimech: Obousměrný motor, stejnosměrný motor a PWM Dimmer. Modul má navíc detekci proudu a detekci nadproudu, kterou lze použít k určení doby jízdy.

• 3 provozní režimy
  - Obousměrný motor (1 výstup, změna polarity)
  - Jednosměrný motor (2 výstupy)
  - PWM Dimmer (1 výstup)

• Max. celkové zatížení
  - Motory: 2,1 A nepřetržitě; 3,5 A ve špičce (<30 s.)
  - Dimmer: 2,1 A

• Řízení otáček

• Provozní napětí 9–26 V DC

• PWM frekvence:
  - Motory: 1 – 10 kHz
  - PWM Dimmer: 400 Hz

• Detekce proudu: 100 – 3500 mA

• Detekce nadproudu: 100 – 3500 mA

• Rozměry: 40×39×20,5 mm

• Integrovaný propojovací kabel délky 150 mm

• Komunikace pomocí kabelové sběrnice Loxone Tree
